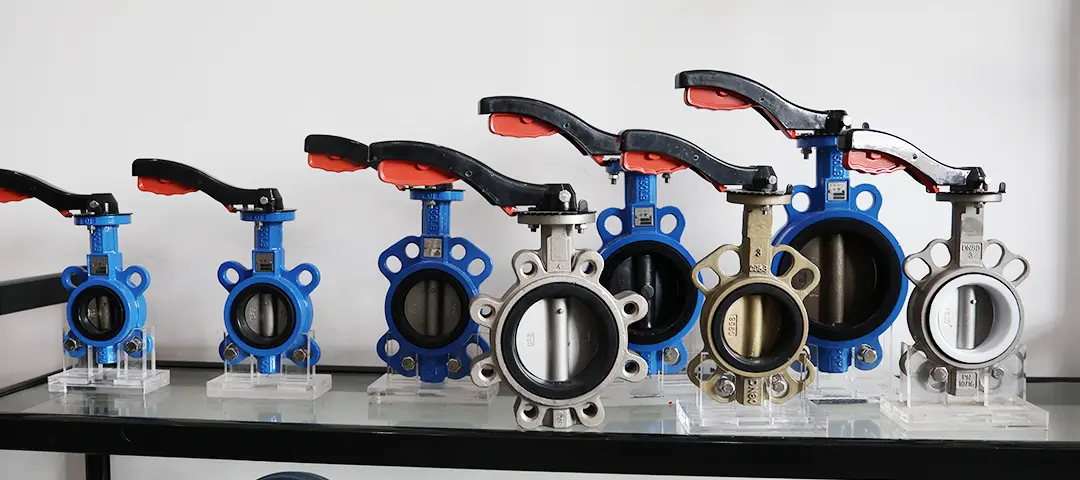

同心の蝶バルブ

同心円状のバタフライバルブには、約250umのエポキシコーティングがあり、低いトルクも良質です。同心の蝶のバルブは、身体からすべての部分まで、さまざまな材料で作ることができ、パイプ内のさまざまな産業環境と媒体に対応できます。たとえば、強力な抗腐食性同心蝶のバルブが必要な場合は、ステンレス鋼のディスクを使用してPTFEシートを選択できます。もちろん、あなたが選択している資料をためらっているなら、あなたは私たちに連絡することができます、私たちの販売と技術チームは、あなたの媒体と温度に応じてあなたに最適なソリューションを見つけるでしょう。

デザイン機能

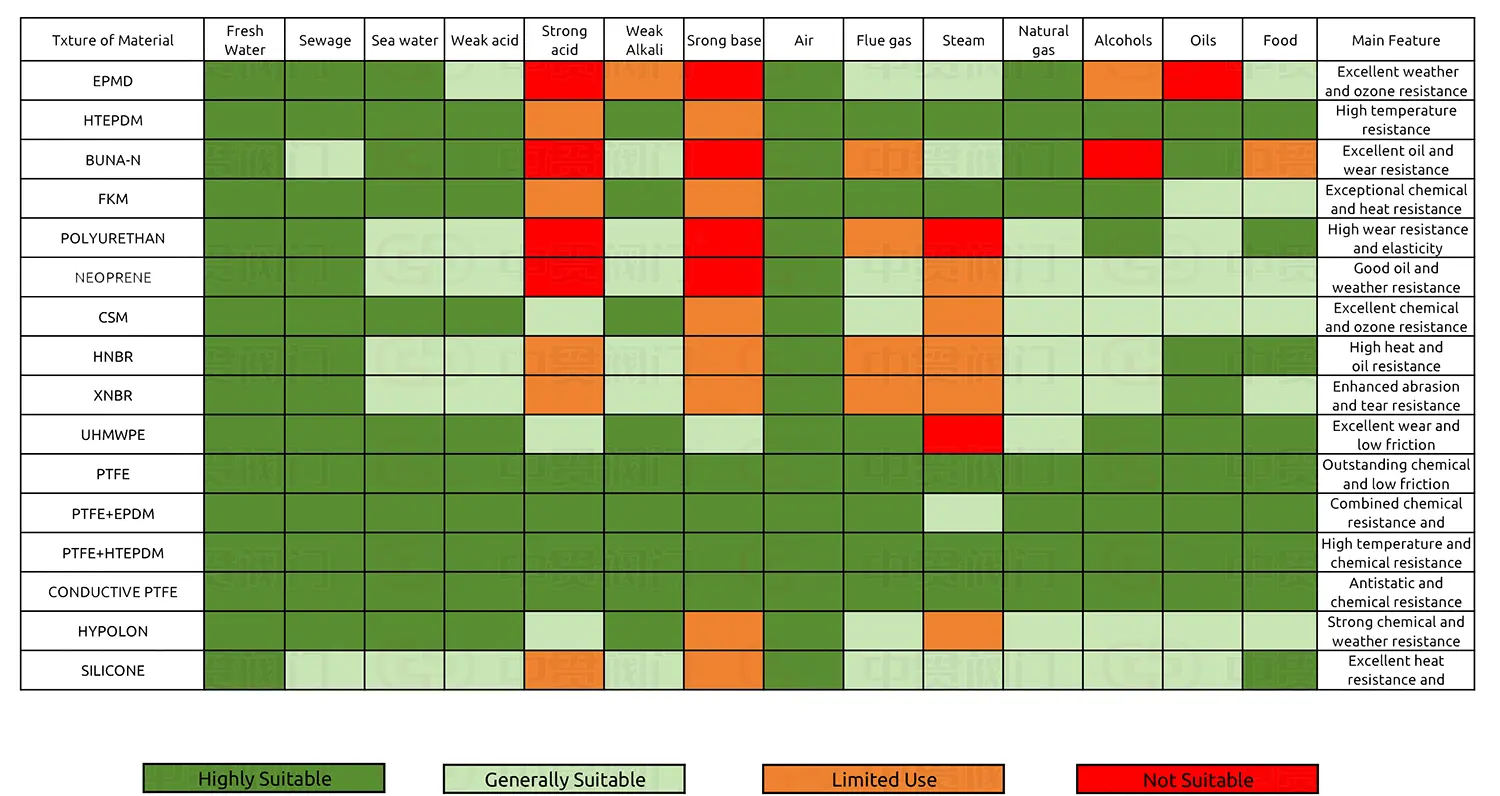

同心円状のバタフライバルブのディスクは、通常、ステンレス鋼や高強度の延性鉄などの腐食耐性合金から構成され、優れた耐久性と構造的完全性を実現します。シーリングインターフェイスは、変形回復能力と拡張サービスサイクル全体で一貫したシーリング性能を維持する、エンジニアリングエラストマーや合成ゴム化合物などの回復力のあるポリマー材料を採用しています。また、最も重要な部分はシート素材です。参照については、以下のシートアプリケーションを確認してください。質問がある場合はお問い合わせください。

利点

コンパクトな構造設計

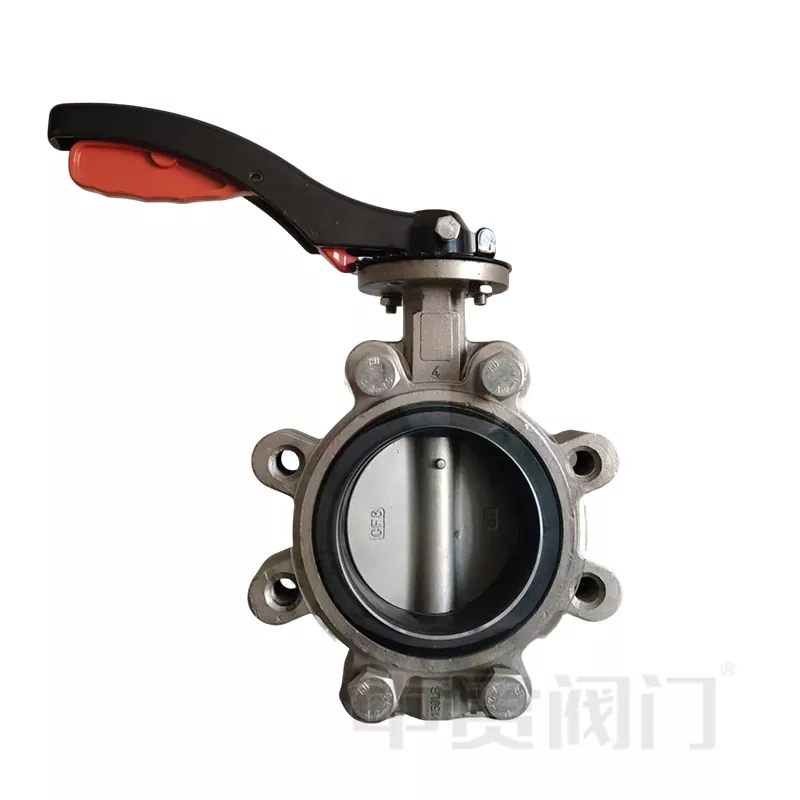

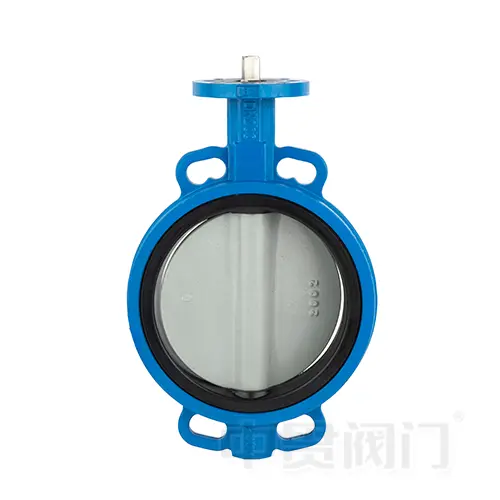

特にウェーハタイプまたはラグタイプの同心の蝶バルブは、スペースが制約した配管システムに非常に適用できます。

低トルク操作

エラストマーシートと組み合わせた特許取得済みの球状ディスクジオメトリは、動作トルクを減少させ、さまざまなアクチュエーターと互換性があります。

フルサービスの互換性

CF8M/316L/圧力評価PN10-PN16を備えた延性鉄で利用可能、水、腐食性媒体に適しています。

ライフサイクルコスト効率

モジュラー構造により、メンテナンス期間が60％減少し、部品交換コストが50％減少し、MTBF≥50,000サイクルが達成されます。

同心円状のバタフライバルブの設置上の注意事項

同心のバタフライバルブの設置中に、次の予防措置を遵守する必要があります。

（1）取り付け前に、パイプライン、バルブの内部、シーリング表面、およびすべての露出したトランスミッションパーツをきれいにして土や砂を除去し、シーリング表面が損傷しないようにします。

（2）すべてのボルトが均等に締められているかどうかを確認します。

（3）中程度の流れがバルブ本体の矢印方向に一致することを確認します。センターラインバタフライバルブには、双方向シールがあります。

（4）設置中に適切な電気アクチュエーターを選択します。アクチュエータとバルブの間の接続はしっかりしている必要があります。

（5）アクチュエータを取り付けた後、バルブがスムーズに開閉して閉じることを確認します。

（6）一般的に月に1回、潤滑できるアクチュエータとバルブの部分を定期的に潤滑します。

（7）貧しい環境条件のアクチュエーターの場合、追加の保護装置をインストールする必要があります。

（8）リフティングスリングをアクチュエータまたはバルブステムに結び付けないでください。バルブ本体の周りに配置する必要があります。
