ボールバルブ、バタフライバルブおよび制御バルブ：流体産業向けガイド

導入

バルブは、流体産業で重要な役割を果たし、パイプライン内の流れと圧力を制御します。さまざまなタイプのバルブの中で、ボールバルブ、バタフライバルブ、および制御バルブは、その信頼性、効率性、汎用性のために広く使用されています。このガイドは、これらのバルブタイプ、それらのアプリケーション、および選択と使用に関する重要な考慮事項の概要を提供します。

1。ボールバルブ

概要
ボールバルブ中空の穿孔球（ボール）を使用して流れを制御するクォーターターンバルブです。それらは低流体抵抗を提供し、オン/オフアプリケーションに適しています。

重要な機能

• 設計：可動部品がほとんどないシンプルな構造で、信頼性が高くなります。
• 操作：迅速かつ操作が簡単。ハンドルの90度のターンがバルブを開閉します。
• シーリング：通常、シーリングに柔らかい素材を使用して、優れたシーリング機能を提供します。

アプリケーション
ボールバルブは一般的に使用されます。

• 給水システム
• 石油およびガス産業
• 化学処理
• HVACシステム

利点

• 最小限の圧力降下
• 漏れが少ないタイトなシーリング
• 耐久性があり、長持ちします

考慮事項

• 乱流や摩耗を引き起こす可能性があるため、アプリケーションを調整するのに理想的ではありません。

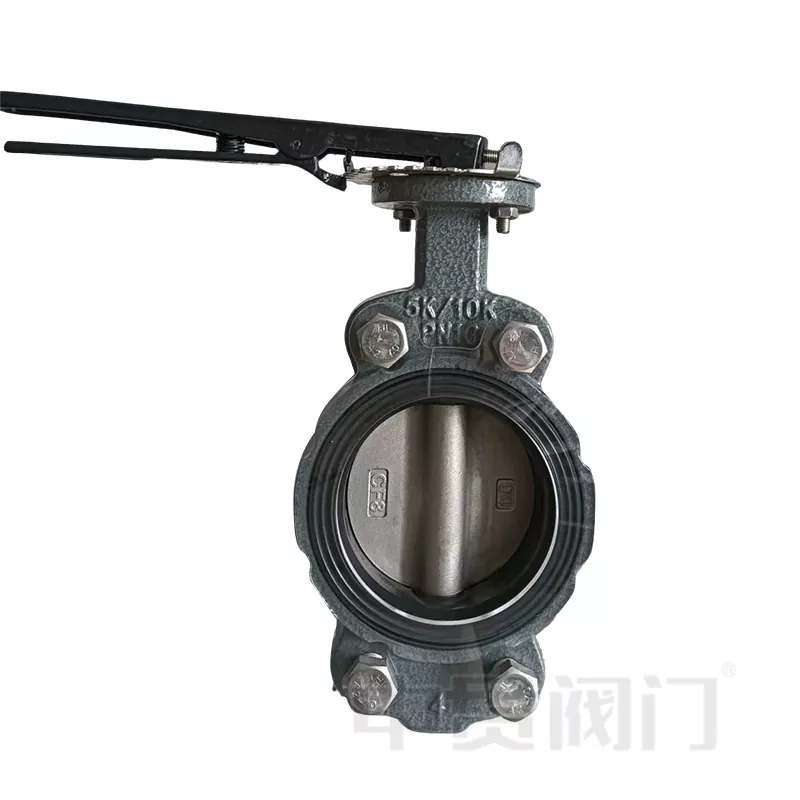

2。バタフライバルブ

概要
バタフライバルブは、流れを調節する回転ディスクで構成されています。これらは、迅速なシャットオフおよびスロットリングアプリケーション用に設計されています。

重要な機能

• 設計：コンパクトで軽量で、他のバルブタイプよりも少ないスペースが必要です。
• 操作：手動または自動的に操作でき、柔軟な制御を可能にします。
• 汎用性：金属やプラスチックなど、さまざまな材料で利用できます。

アプリケーション
バタフライバルブは、以下で広く使用されています。

• 水処理施設
• 食品および飲料の加工
• 防火システム
• 化学および製薬産業

利点

• 材料の低いコストと設置コストにより、費用対効果が高くなります
• 大きな直径のアプリケーションに適しています
• クイックオープンとクロージング

考慮事項

• 特に高圧条件下では、ボールバルブほどタイトなシールを提供しない場合があります。

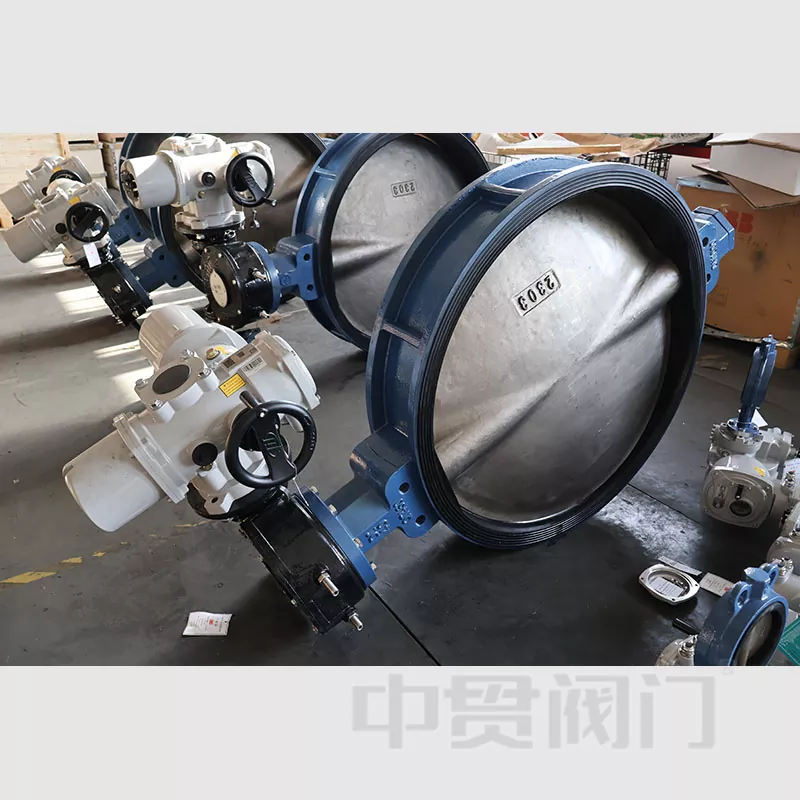

（Zhongguan Butterfly Valve Assembly Room）

3。制御バルブ

概要
制御バルブは、システムの流れ、圧力、温度を調節します。流量を継続的に調整することができ、自動化でよく使用されます。

重要な機能

• 設計：通常は複雑で、アクチュエーターやポジショナーなどのコンポーネントが正確に制御されます。
• 操作：リモート制御用の自動化システムを手動で操作できます。
• フィードバック：リアルタイムの監視と調整用のセンサーを装備しています。

アプリケーション
コントロールバルブは不可欠です。

• 発電
• オイル精製
• 化学製造
• 配水システム

利点

• プロセス変数を正確に制御します
• 運用の効率と安全性を向上させます
• 機能を強化するために、自動システムに統合できます

考慮事項

• 複雑さと追加のコンポーネントによるより高い初期コスト。
• 最適なパフォーマンスを確保するために、定期的なメンテナンスが必要です。

結論

流体産業における特定の用途に適したバルブを選択することは、効率、信頼性、安全性を確保するために重要です。ボールバルブはオン/オフコントロールに最適で、バタフライバルブはスロットリングのための優れた空間節約ソリューションを提供し、流れと圧力の正確な調節には制御バルブが不可欠です。各バルブタイプの長所と制限を理解することは、運用パフォーマンスを向上させる情報に基づいた決定を下すのに役立ちます。
