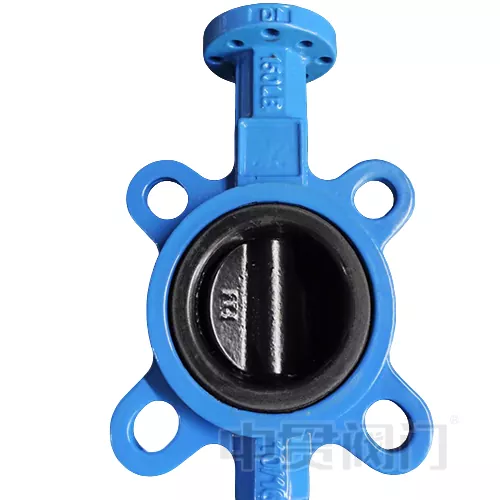

ハラーコーティングディスクバタフライバルブ

Halarコーティングされたディスクバタフライバルブは、極端な化学環境用に設計されており、ディスク表面のHalar（ECTFE）コーティングを利用して優れた耐食性を実現します。サービス温度範囲は-40〜150°（特定の温度材料も考慮する必要があります）と0.5-1.2mmの厚さです。

ハラーコーティングのコア関数

Halar（エチレン - クロリフルフルオロエチレン共重合体、ECTFE）は、静電噴霧プロセスを通じて蝶プレートの表面を均等に覆い、厚さ0.5〜1.2mmの密度の高い保護層を形成する高性能フルオロポリマーです。 TheHalarコーティングディスクバタフライバルブには、このコーティングのコア機能が含まれます。

1。化学耐性耐性：98％硫酸、37％塩酸、強いアルカリ（50％NaOHなど）、有機溶媒（アセトン、キシレンなど）に耐えることができ、腐食速度は0.01mm/年未満です。

2。温度抵抗：長期使用温度範囲-40 〜150℃、180°熱ショックに対する短期抵抗。

3。透過性が低い：分子構造は密度が高く、蝶プレートの金属基板が中程度の浸透により腐食しないようにします。

4.耐摩耗性と耐摩耗性：表面摩擦係数は0.3と低いため、粒状媒体の接着が減少し、メンテナンスサイクルが延びています。

5。PTFEまたはPPコーティングと比較して、特に頻繁な開閉条件下では、ハラーの機械的強度が50％以上増加し、コーティングが割れて落ちるのを防ぐことができます。

構造最適化：

Halarコーティングの物理的特性に適応するために、Halarコーティングディスクバタフライバルブはターゲット設計を採用しています。

1.蝶プレートの精密機械加工：ベース材料は316Lステンレス鋼または二重鋼で作られており、表面粗さはCNC回転により≤RA3.2μmであり、コーティングの均一な接着基準を提供します。蝶プレートの端は、コーティングのストレス集中を避けるために丸くなっています。

2。双方向シーリングシステム：EPDMまたはFKMソフトシーリングバルブシートを使用すると、Halarコーティングと「硬質柔軟性のない複合」シーリング界面を形成し、≤PN16の圧力で双方向ゼロ漏れを達成します（ISO 5208標準に従って）。

3。ISO5211ドライブの適応：バルブステムの上部には、空気圧/電気アクチュエーターで直接インストールできる四角いシャフト界面（ISO5211 F05-F10標準に従って）が装備されており、トルク出力誤差は5％以下です。

適用されるメディアと典型的なシナリオ

Halarコーティングディスクバタフライバルブは、次のメディア向けに設計されています。

1。強酸/アルカリ：電気めっき溶液（クロム酸を含む）、塩素アルカリプロセスにおける湿潤塩素ガス、リン酸酸濃度など。

2。有機溶媒：ベンゼン、エステル、ケトンなどの石油化学中間体。

3。酸化培地：過酸化水素（濃度以下）、次亜塩素酸ナトリウム溶液。

4。高純度液：製薬業界のCIP/SIP洗浄剤、超純水供給。
