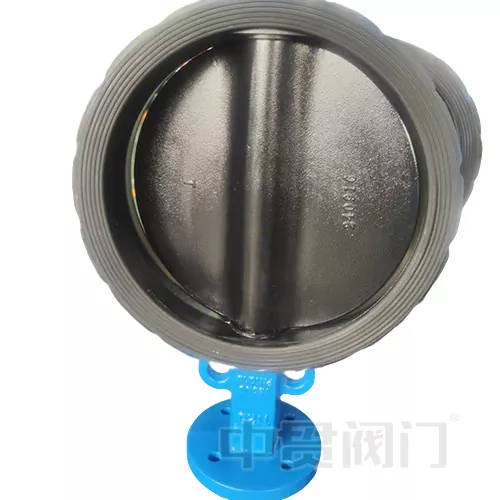

EN593デザイン標準バタフライバルブ

ヨーロッパの産業用バルブの分野での重要な仕様として、EN593設計標準は、金属蝶バルブの設計、製造、およびテストのための体系的なフレームワークを提供します。この記事では、標準のコア要件を深く分析し、この標準（EN 593設計標準バタフライバルブ）を産業シナリオに満たすバタフライバルブの技術的利点を探ります。

EN593標準のコア仕様

EN593は、欧州標準化委員会（CEN）によって開発され、フランジングまたはバット溶接パイプラインシステムの金属蝶バルブの設計に適用され、分離、調節、および制御機能をカバーしています。その技術的なハイライトは次のとおりです。

圧力とサイズの範囲：

1。公称圧力（PN）：2.5〜40バー。アメリカの標準グレード（クラス）：150〜300;

2。名目直径（DN）：DN20からDN2400、最大サポートは直径2.4メートルの設計（DN2400）です。

3。特別なアプリケーション（プロセス制御など）には、EN1349およびEN60534-2-1補足基準を参照する必要があります。

材料と構造の要件：

1.バルブ本体は、耐腐食性金属（炭素鋼、ステンレス鋼、二重鋼など）で作られ、EN 10204材料認証を満たす必要があります。

2。バルブの茎と蝶プレートにはねじれ強度が必要であり、バルブシートシールはソフトシール（EPDM/FKM）または金属間のハードシールに適応する必要があります。

3.フランジ接続の寸法は、Global互換性を確保するために、EN 558標準に厳密に従います。

パフォーマンステスト仕様：

1。シーリングテスト：ISO 5208標準によると、ゼロ漏れは定格圧力の1.1倍で達成されます。

2。操作トルクの検証：アクチュエータがインストールされた後、1000の開閉サイクルテストに合格する必要があり、トルクの変動は5％以下です。

3。圧力強度テスト：バルブ本体は、変形なしで3分間、PN圧力の1.5倍の静水圧テストに耐える必要があります

Ouren593 Design Standard Standard Butterfly Valveは、これらの基準に厳密に従います。他の標準を確認する必要がある場合は、お問い合わせください。

技術的な利点

技術的な利点：

EN593 Standard（EN593 Standard Standard Vutterfly Valve）に準拠するバタフライバルブは、次のシナリオでうまく機能します。

過酷なメディアへの適応性：

1. Halar、PTFE、または金属めっきで蝶プレート表面を最適化することにより、強酸、高温蒸気、研磨粒肉媒体に耐えることができます13;

2。たとえば、DN1600バルブは、石油化学プラントの硫黄回収システムでは、150℃およびPN16条件で長い間H2S腐食に耐えることができます。

高効率シーリングデザイン：

1.双方向シーリング構造（二重偏心または三重の偏心）は、開閉の摩擦を減らし、バルブシートの寿命を延ばします。

2。ソフトシールバルブシートの漏れレベルはクラスVI（バブルレベルのシール）に到達し、ハードシールは火災安全基準（API 607）を満たしています。

インテリジェントなアップグレードの可能性

1.標準化されたISO5211スクエアシャフト界面（F05-F25）は、電気/空気圧アクチュエータの迅速な統合をサポートしています。

2。産業用インターネットのインターネット（IIOT）と組み合わせて、バルブのトルク、温度、漏れ警告データをリアルタイムで監視できます。
