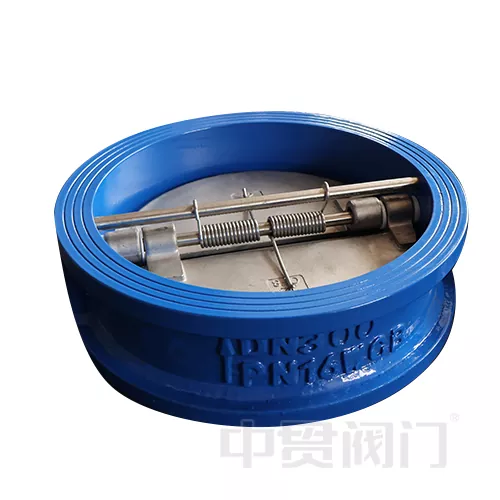

鋳鉄ウェーハデュアルプレートチェックバルブ

TheCast Iron Waferデュアルプレートチェックバルブは、高層ビル、地区の暖房ネットワーク、食品加工、およびDN200モデルなどの食品加工および洗浄システムのポンプアウトレットでうまく機能し、商業団体のエアコンシステムで冷却された水逆流によって引き起こされるポンプの身体振動を抑制しました。低流量抵抗（CV値0.6〜1.2）とメンテナンスのない特性により、低圧シナリオでの費用対効果と信頼性の両方に適した機器になります。

構造および設計機能

鋳鉄製ウェーハデュアルプレートチェックバルブには、2つの対称丸バルブプレート（材料：延性鉄）がスプリングヒンジでリンクされており、厚さは直径の1/10〜1/12で、最初の特徴であるダブルスプリング補助ディスクでした。

鋳鉄製のボディ（ASTM A48クラス35B）は、フランジ付きチェックバルブよりも40％軽量で長さ60％短く、限られたスペースへの設置に適しています。

最終的なものは、低いトルクの開口部と閉鎖です。最適化されたスプリングプリロード、ディスク開口圧力以下、0.05 bar、閉じる応答時間以下、フロー抵抗係数（kV値）は0.6〜1.2です。

パフォーマンスの利点と適用性

1。経済と耐久性のバランス：

鋳鉄製の材料のコストは、ステンレス鋼のバルブの1/3であり、コーティング保護を介してpH 6〜9の弱い腐食性液体（冷却水や家庭用下水など）に耐えることができます。

設計寿命は10年以上であり、メンテナンスにはバルブプレートの定期的な洗浄のみが必要です。

2。ウォーターハンマーの低リスク：

ダブルバルブプレートは、鉄ウェーハのデュアルプラテキバルブを段階的に閉じて、流量の突然の変化によって引き起こされるパイプラインの衝撃を減らし、測定されたウォーターハンマー圧のピーク値は50％〜70％減少します。

3。幅広い互換性：

適用可能な温度範囲-20°C〜120°C、サポート水、オイル、低濃度化学物質（エチレングリコール溶液など）;

鋳鉄、PVC、または炭素鋼パイプ（ガスケットが必要）のために垂直または水平に設置できます。
