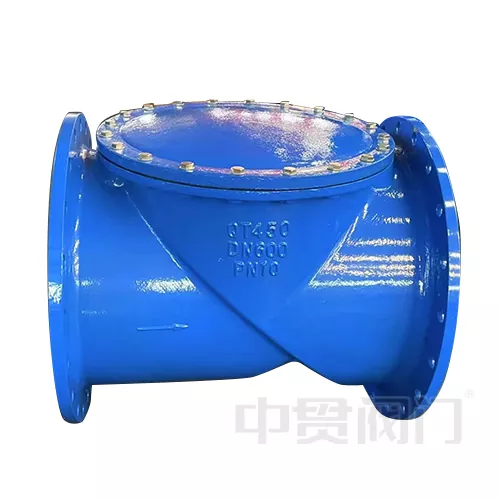

非ターンフラップ設計スイングチェックバルブ

非ターンフラップ設計スイングチェックは、高流量システム（直径DN50-DN1200、圧力PN16-PN40）、フルボアフローチャネル（フロー係数CV：0.2-0.5）を対象として設計されており、自己潤滑ヒンジを装備しているため、5mm以下の固体粒子を含む研磨剤を扱うことができ、-30歳からの温度を和らげるのに適しています。 316Lステンレス鋼、二重鋼で利用できます。スプリングフリーの設計は、メンテナンスサイクルを8年以上に拡張し、そのパフォーマンスは従来のリフトチェックバルブのパフォーマンスをはるかに超えています。オイルパイプライン、発電所凝縮システム、化学腐食性媒体シナリオに適しています

構造設計と作業原則

Thenon-Return Flap Design Swing Check Valve Structural design and Working Pruginceは、主に3つの部分に分割できます。最初は、パイプ直径の1/5〜1/8の厚さを備えたステンレス鋼または二重鋼を備えた傾斜フラップ、非ターンフラップ設計スイングスイングバルブ、そして表面はハードクロムメッキをすることができます。

次に、低抵抗フローチャネルで機能します。完全なボア設計（フルボア）を備えているため、フロー抵抗係数（kV値）は、従来のリフトチェックバルブのそれよりも40％〜60％低くなります。また、フラップの開口角は75°〜85°に達し、乱流によって引き起こされる圧力損失を減らし、大きな流れのシナリオ（DN1200水パイプラインなど）に適しています。

さまざまなシーリングシステムがあり、非ターンフラップ設計スイングチェックバルブシートはEPDM、NBR、または金属ハードシールから選択でき、漏れレベルはAPI 598クラスIV標準を満たしています。閉じた場合、フラップとシーリング面の間の接触時間は0.2秒以下であり、これにより、ウォーターハンマーの衝撃が効果的に防止されます。培地が前方に流れると、圧力がバルブディスクを押して開くようになります。流量がゼロに戻るか、逆に流れると、バルブディスクは、独自の重量と逆圧力差により自動的に閉じます。

典型的なアプリケーション領域：

1。水プラント

2。原油パイプラインのポンプアウトレットバックフロー予防。

3。熱発電所用の凝縮液回収システム。

4。下水処理プラントのスラッジリターンコントロール。

5。化学プラントにおける腐食性培地（50％硫酸など）の傍受保護。
